Eau chaude+ complément de Chauffage Gratuit

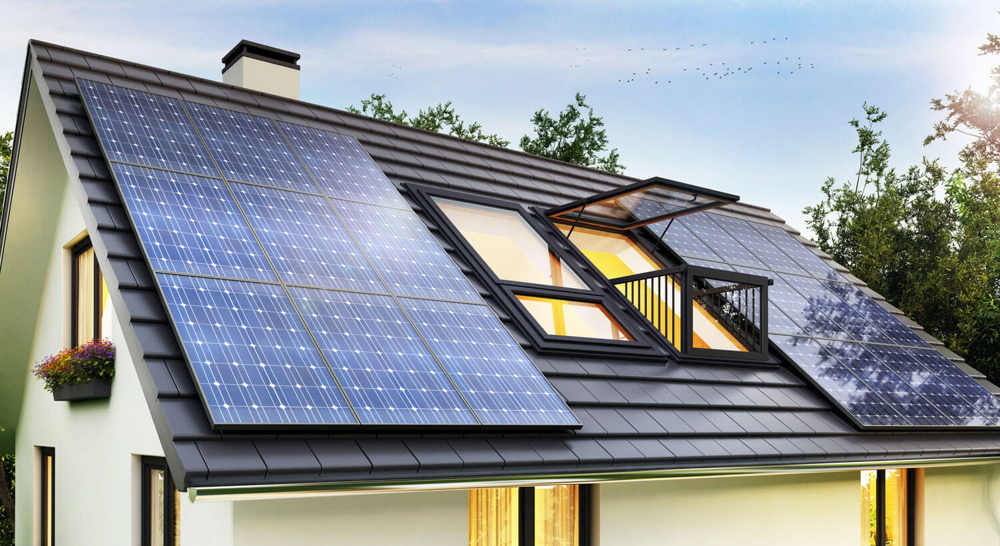

Le choix " Solaire " pour le Propriétaire avec seulement 24 panneaux de 300 watts
a ) Totalité Solaire avec un stockage batteries
b) Chauffage de l'eau chaude + un complément de chauffage seront fournis directement par les panneaux Solaires
toute l'année , sans avoir besoin de batterie.
dans ce cas , les kwh supplémentaires du Solaire seront vendus à EdF et les besoins personnels principalement nocturnes
seront sur compteur EdF ( Principe actuellement avantageux pas d'achat ni d'entretien de batterie )
En fonctionnant en Auto consommation ( machine à laver, lave vaisselle ..... en mode jour )
Les achats et ventes à EdF en principe s'équilibrent
Dans les 2 cas pas de dépense d'Energie = 100% Solaire seule condition savoir gérer ses propres consommations

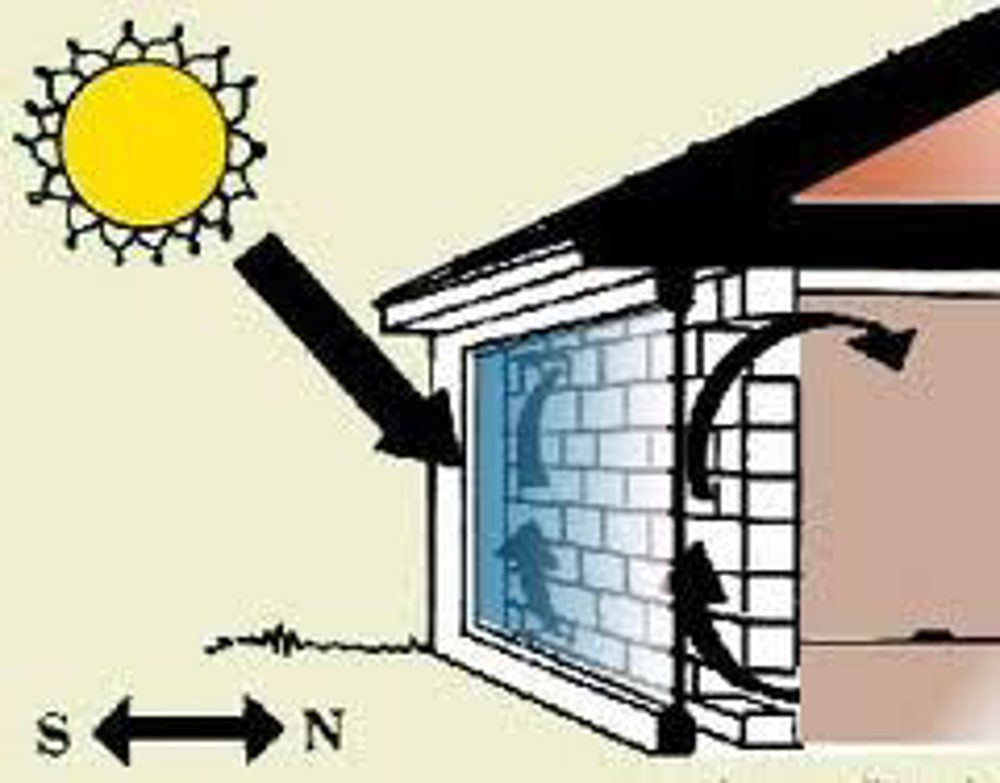

Le Solaire Passif
Le Solaire Passif est trés important pour le "stock permanent d'énergie " dans les Murs // béton
La construction bio climatique ( maximum de vitrage coté Sud ) permet un apport régulier de calories
qui seront stockées dans le "béton " sa capacité d' accumulation , en, crée un "radiateur " de chauffage sur toute la périphérie et au sol.
Ces calories accumulées seront redistribuées, le soir et par temps de pluie (lorsque la température intérieure commence à baisser )

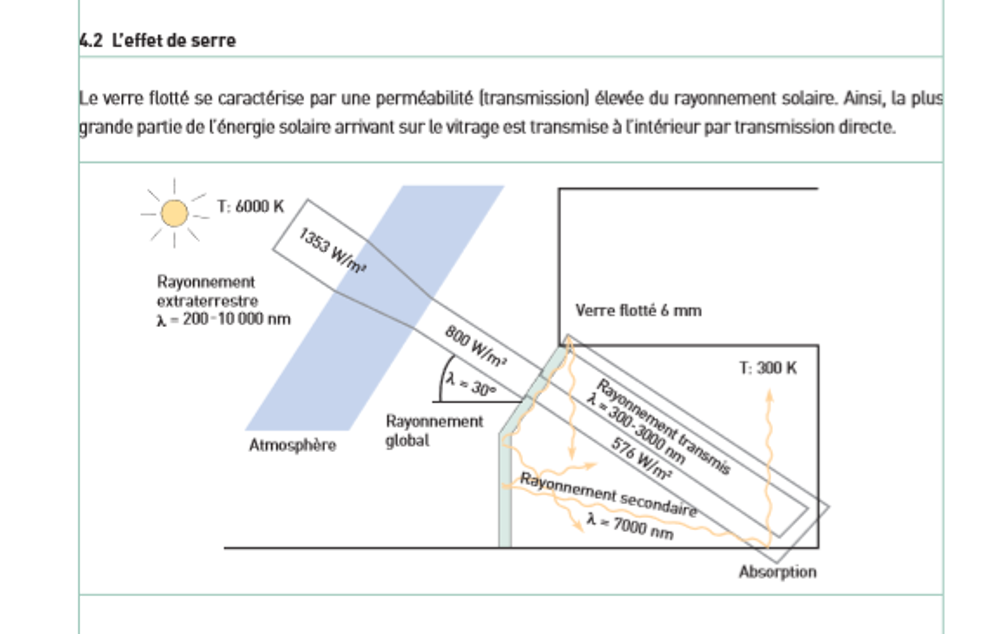

Apports solaires ( double vitrage ) par temps clairs de 300 à 576 watts m2 (photo ci dessous)
La construction bio climatique ( maximum de vitrage coté Sud ) permet un apport régulier de calories
qui seront stockées dans le "béton " sa capacité d' accumulation , en, crée un "radiateur " de chauffage sur toute la périphérie et au sol.
Ces calories accumulées seront redistribuées, le soir et par temps de pluie (lorsque la température intérieure commence à baisser )
Apports solaires ( double vitrage ) par temps clairs de 300 à 576 watts m2 (photo ci dessous)
Capacité de stockage D'Energie des Murs en béton et sol radier
Notre concept
Sol carrelage sur un Radier en béton de 25 cm
Murs en béton 15 cm
Total 40m3 environ ( suivant fenètres et portes ) pour une maison de 100 m2
Capacité de stockage du béton armé 2200 watts m3
soit un total de 88 kw par ° de température
donc,une disponibilité de 88 kwh pour une perte de 1° de chaleur intérieure
Cette " capacité" sert en version Radiateur de chauffage en HIVER et d'absortion du trop plein de chaleur en ETE
L'assurance d'un ETE au frais et un HIVER au chaud
sans dépense
Déperditions
Sol, Murs, Plafond,Fenètres et Portes et Ventilation
Selon la loi de Fourier
Pas de perte d'énergie lorsque la température extérieure est égale à celle de l'intérieur.
Si la température extérieure affiche -5 et que nous souhaitons un intérieur à 22° ( différence 27° )
La perte des Murs (pour 100m2) en Isolation R10 sera:
1/R10= U 0.1 watt au m2 ( passage du chaud à travers l'isolant en 1 heure pour 1° de température)
0.1 watt X 27 (différence) =2.7 watts m2 X superficie des murs ( 100 m2 ) = 270 watts par heures X ( imaginons 24 ) =
soit une perte par jour , dans cette situation = 6.48 kwh pour 100 m2 (C'est un cas extème 24 h à -5 )
Autres Pertes
Pour le Sol le calcul est identique , mais la terre est constamment à 12° donc le différenciel diffère ( 22 -12 ) =10 °
Notre isolation au sol de type Passif R 6.57 = 1/6.57 = U 0.152 watt au m2 par ° x 24 heures ( là systématiquement 24 h ) x100 m2
Le calcul pour le plafond correspond à celui des Murs en R10 par contre la température extème du plafond n'est jamais -5 mais maxi 0 °
Calcul pour les fenètres et Portes :
Les meilleures fenètres en Bois Lamellé-collé, double vitrage, ont un U d'environ 0.95 = perte de 0.95 watt m2 par degré
( degrés intérieurs - degrés extérieurs x0.95 X m2 )
En journée même à - 5 ° les fenètres captent de l'énergie, donc à réduire l'apport à l'apport suivant ensoleillement ou pluie
Remarque :
Le double vitrage apporte plus calories que le triple, en triple le verre du milieu a un traitement qui rejette les UV
afin d'éviter une cassure par une dilatation trop importante du verre en été.Nous prévilégions le double pour plus d'apport.
Ventilation , elle est nécessairement en double Flux avec 90 % de rendement, c'est à dire que seulement 10 % de l'air entrant reste à réchauffer ce qui est déja beaucoup
.Une maison de 100m2 = 250m3 d'air renouvelés toutes les 2 heures.
Ce renouvellement est indispensable pour une atmosphère saine , défaillante dans beaucoup de maisons
Pas de perte d'énergie lorsque la température extérieure est égale à celle de l'intérieur.
Si la température extérieure affiche -5 et que nous souhaitons un intérieur à 22° ( différence 27° )
La perte des Murs (pour 100m2) en Isolation R10 sera:
1/R10= U 0.1 watt au m2 ( passage du chaud à travers l'isolant en 1 heure pour 1° de température)
0.1 watt X 27 (différence) =2.7 watts m2 X superficie des murs ( 100 m2 ) = 270 watts par heures X ( imaginons 24 ) =
soit une perte par jour , dans cette situation = 6.48 kwh pour 100 m2 (C'est un cas extème 24 h à -5 )
Autres Pertes
Pour le Sol le calcul est identique , mais la terre est constamment à 12° donc le différenciel diffère ( 22 -12 ) =10 °
Notre isolation au sol de type Passif R 6.57 = 1/6.57 = U 0.152 watt au m2 par ° x 24 heures ( là systématiquement 24 h ) x100 m2
Le calcul pour le plafond correspond à celui des Murs en R10 par contre la température extème du plafond n'est jamais -5 mais maxi 0 °
Calcul pour les fenètres et Portes :
Les meilleures fenètres en Bois Lamellé-collé, double vitrage, ont un U d'environ 0.95 = perte de 0.95 watt m2 par degré
( degrés intérieurs - degrés extérieurs x0.95 X m2 )
En journée même à - 5 ° les fenètres captent de l'énergie, donc à réduire l'apport à l'apport suivant ensoleillement ou pluie
Remarque :
Le double vitrage apporte plus calories que le triple, en triple le verre du milieu a un traitement qui rejette les UV
afin d'éviter une cassure par une dilatation trop importante du verre en été.Nous prévilégions le double pour plus d'apport.
Ventilation , elle est nécessairement en double Flux avec 90 % de rendement, c'est à dire que seulement 10 % de l'air entrant reste à réchauffer ce qui est déja beaucoup
.Une maison de 100m2 = 250m3 d'air renouvelés toutes les 2 heures.
Ce renouvellement est indispensable pour une atmosphère saine , défaillante dans beaucoup de maisons
Absorption de la Chaleur
Les mêmes causes produisant les mêmes effets
le calcul ci dessus " Hiver" est identique en ETE sauf que c'est le chaud qui essaie de pénétrer à l'intérieur
Dans la journée, le béton , absorbe ce supplément de calories ,et, comme les nuits ne sont heureusement pas à la
température de la journée, la double flux , rejète à l'extérieur les calories absorbées par le béton
Pour 100m2 ce sont :
88 kwh par degrés supplémentaires , disponibles offrant une régulation thermique
" soit un systême de "Climatisation Gratuite "
le calcul ci dessus " Hiver" est identique en ETE sauf que c'est le chaud qui essaie de pénétrer à l'intérieur
Dans la journée, le béton , absorbe ce supplément de calories ,et, comme les nuits ne sont heureusement pas à la
température de la journée, la double flux , rejète à l'extérieur les calories absorbées par le béton
Pour 100m2 ce sont :
88 kwh par degrés supplémentaires , disponibles offrant une régulation thermique
" soit un systême de "Climatisation Gratuite "
